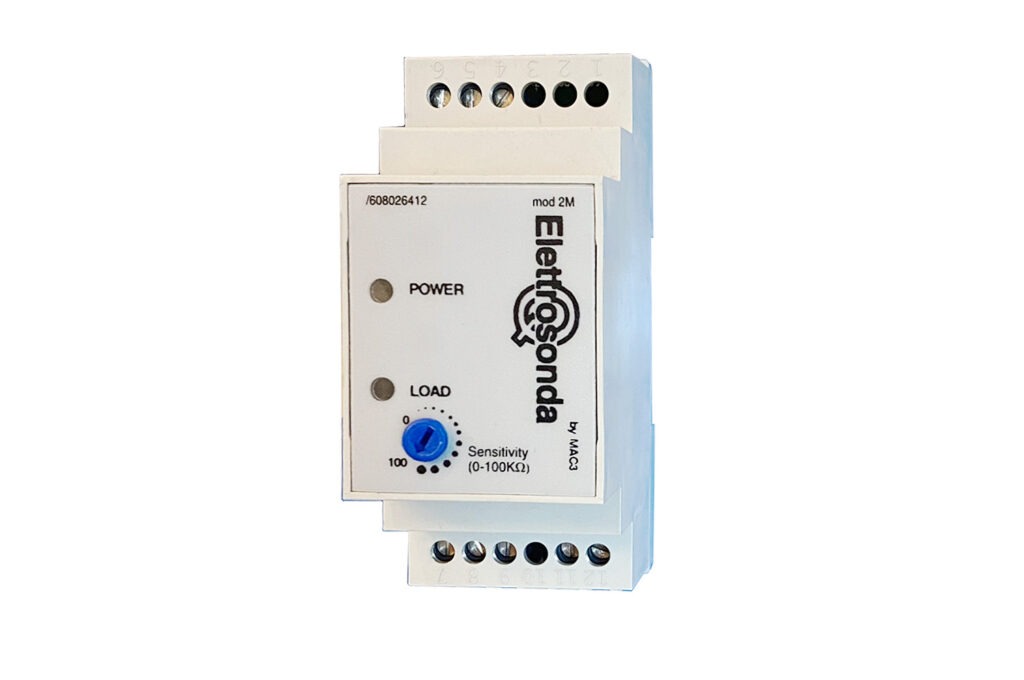

Elettrosonda Q

PER UNA REGOLAZIONE DI LIVELLO IN SPAZI STRETTI E PROFONDI
(MONTAGGIO A QUADRO, SU BARRA DIN,3DIN-54MM).

Progettato per

Elettrosonda Q

PER UNA REGOLAZIONE DI LIVELLO IN SPAZI STRETTI E PROFONDI
(MONTAGGIO A QUADRO, SU BARRA DIN,3DIN-54MM).

Q è un relè per il controllo del livello dei liquidi conduttivi, montaggio a quadro su guida DIN (3DIN, 54mm), ideale per pozzi, cisterne, serbatoi (anche in pressione)… incluse applicazioni con acqua piovana. Utilizza elettrodi chiamati “sonde”, alimentati in bassa tensione, che al contatto con il liquido permettono di rilevare passaggio di corrente ed attivare il relè. Il tutto con tempi di risposta molto rapidi. La soluzione rende possibile monitorare il livello in due modi: con due sonde per un singolo livello (MAX e COM) o con tre sonde per un intervallo tra un minimo e un massimo (MIN, MAX e COM).

Q è ideale per spazi ristretti e profondi, poiché le sonde non richiedono movimenti meccanici e i cavi per le sonde presentano basse perdite di carico anche a lunghe distanze. Inoltre, le sonde risultano opportunamente poco sensibili all’umidità tipica dei pozzi e dei serbatoi. Q è disponibile sia in diverse sensibilità (NS,AS,SR). Inoltre, sono disponibili varianti progettate per diverse tensioni di alimentazione: 24Vac/117Vac/230Vac.

Progettato per

Pompe Piscine Acque turbolente Presenza di solidi e strati di grasso in superficie Acque reflue, fecali Residenziale Industria Acque pulite
Scarica la brochure.

Applicazioni

Q trova applicazione principalmente nei seguenti contesti:

  1. Serbatoi e contenitori (anche in pressione) :  monitoraggio e gestione del livello/i dell’acqua in serbatoi di stoccaggio.
  2. Bacini: Monitoraggio del livello dell’acqua in bacini o laghetti.
  3. Pozzi: Monitoraggio e controllo del livello/i dell’acqua nei pozzi.
  4. Accumulo acqua piovana: monitoraggio e controllo del livello/i dell’acqua negli accumuli di acque piovane.

Caratteristiche

  • Montaggio su guida DIN: con dimensioni standard di 3DIN (54mm).
  • Per spazi ristretti e profondi :grazie al suo design compatto e al fatto che le sonde non richiedono movimenti meccanici.
  • Diverse Opzioni di Sensibilità: Q è disponibile in diverse opzioni di sensibilità: normale, alta per liquidi a bassa conducibilità come l’acqua piovana e regolabile.
  • Varianti di Alimentazione: Q è disponibile in varianti progettate per diverse tensioni di alimentazione, inclusi 24Vac, 117Vac e 230Vac.
  • Alta Sicurezza Operativa: Le sonde proposte sono poco sensibili alle condizioni di umidità tipiche dei pozzi e dei serbatoi, offrendo un’elevata sicurezza operativa.
  • Risposta Rapida: Q offre una risposta rapida con un tempo di risposta di 100 ms, garantendo un controllo tempestivo del livello del liquido.
  • Molteplici applicazioni : Q trova applicazione in una varietà di contesti, tra cui serbatoi, bacini, pozzi e accumuli di acqua piovana

Specifiche Tecniche

Alimentazione

Alimentazione 24 – 117 – 230 – 380-415V 50/60hz

Tensione degli elettrodi

10 Vac

Montaggio

su barra DIN, 3 DIN 54mm (A richiesta disponibile versione a 2 moduli barra DIN per alimentazione da 24V – 117V – 230V)

T. funzionamento

– 10°C ÷ + 50 °C

Contenitore

Noryl (PPO) UL 94 V0

Grado di protezione

IP20

Dimensioni

90x54x59 mm

Peso

200 gr

L.max cavo sonde

m 70 ÷80(AS-SR) m 1000(NS)
